Технологическая схема Производственная линия сверхточного гранулятора
Блок-схема I

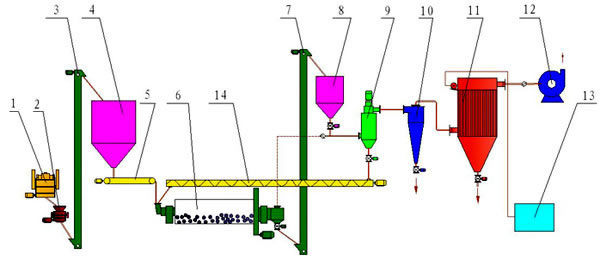

1. Щековая дробилка |
6. Главная машина сверхтонкой шаровой мельницы 7. Грузоподъемный механизм II 8. Бункер для хранения материалов II 9. Классификатор 10. Циклонный коллектор |
11. Импульсный пылеуловитель |

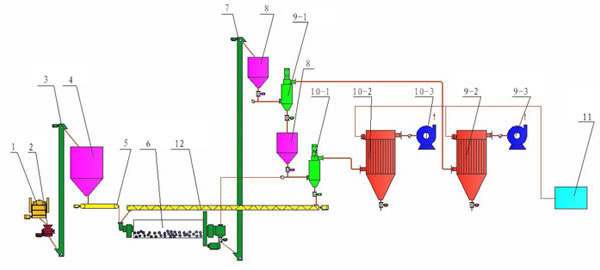

1. Щековая дробилка |
7. Грузоподъемный механизм II 8. Бункер для хранения материалов II and III 9-1. Классификатор I 9-2. Импульсный пылеуловитель I 9-3. Вытяжной вентиляторI |
10-1. Классификатор II 10-2. Импульсный пылеуловитель II 10-3. Вытяжной вентиляторII 11.Компрессор 12. Шнековый конвейер для обратной подачи |

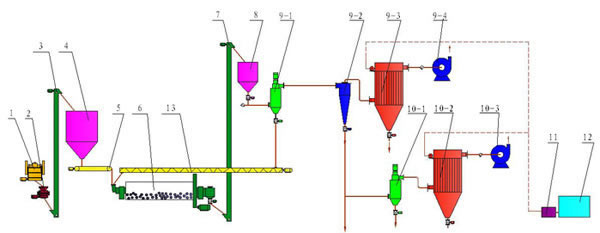

1. Щековая дробилка |
7. Грузоподъемный механизм II |
10-1. Классификатор II 10-2. Импульсный пылеуловитель II 10-3. Вытяжной вентилятор II 11. Машина сушки вымораживанием 12. Компрессор |

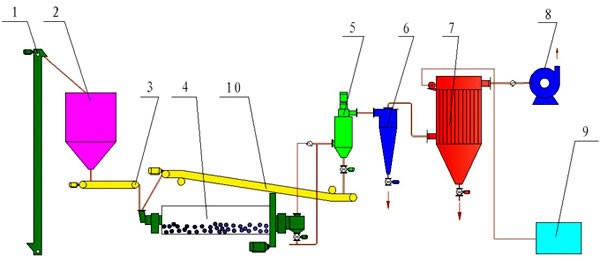

1. Грузоподъемный механизм |
5. Классификатор 6. Циклонный коллектор 7. Импульсный пылеуловитель |
8. Вытяжной вентилятор 9.Компрессор 10. Шнековый конвейер для обратной подачи |

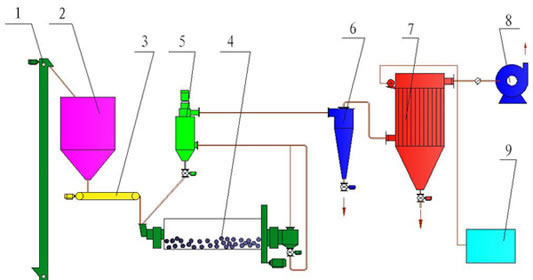

1. Грузоподъемный механизм |
4. главная машина шаровой мельницы 5. Классификатор 6. Циклонный коллектор |
7. Импульсный пылеуловитель 8. Вытяжной вентилятор 9.Компрессор |

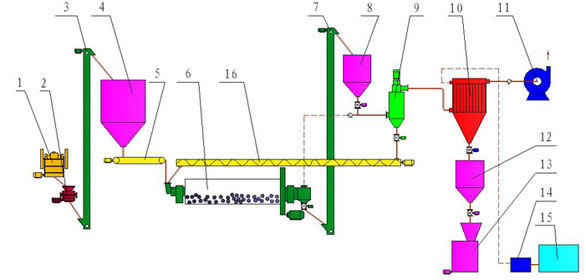

1. Щековая дробилка |
6. Главная машина сверхтонкой мельницы 7. грузоподъемная система II 8. бункер-накопитель II 9. Классификатор 10. Импульсный пылеуловитель |
11. Вытяжной вентилятор 12. промеждуточный бункер 13. упаковочная машина 14.Компрессор 15. Шнековый конвейер для обратной подачи |
