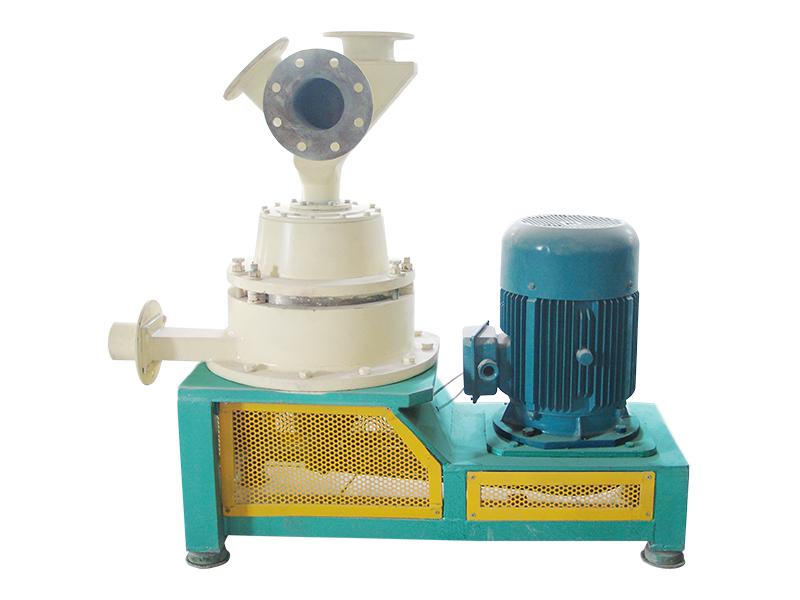

Циклонная мельница
LHX

Циклонная мельница

Области применения

Циклонная мельница LHX является универсальным оборудование для измельчения материалов, которое подходит для перемола как неорганических, так и органических веществ. Мельница широко используется для сверхтонкого измельчения материалов средней твердости в неметаллических рудниках, химической промышленности, производстве красителей, фармацевтической промышленности, производстве кормов, продуктов питания и т.д. Оборудование также идеально подходит для сверхтонкого измельчения чувствительных к нагреванию материалов, таких как ПВА, ПВХ, вспомогательные вещества ПВХ, ПЭ, ПЭТ, ПК, ПВД, ПНД, ЭВА и др. При измельчении нано-карбоната кальция и легкого карбоната кальция, мельница также выполняет функции изменения формы и модификации гранул вещества.

Запрос от
Технические параметры
Модель/Параметры LHX-250 LHX-500 LHX-750 LHX-1000 LHX-1250
Производительность 0.5 1 1.5 2 2.5
Диаметр ротора (мм) 250 500 750 1000 1250
Скорость вращения (об/мин) 9550 4775 3183 2387 1910
Тонкость измельчения (мкм) 2~250
Мощность (кВт) 11 ~ 18.5 30 ~ 45 45 ~ 75 55 ~ 110 75 ~ 132
Расход воздуха (м3/мин) 20 35 55 75 85
Производительность мельницы (кг/ч) 30 ~ 800 80 ~ 2000 100~ 3000 200 ~ 4500 300~6000
Вес (кг) 500 1100 2300 3000 360
Размеры (мм) 1280 × 600 × 720 1690 × 880 × 930 2210 × 1100 × 15 2510 × 1330 × 16 2800 × 1580 × 17
Особенности
  • Тонкость измельчения материала и производительность устанавливается с помощью вертикальной регуляции размера зазора между ротором и статором без демонтажа мельницы. Диапазон регулировки величины зазора 0 - 5 мм.
  • Некоторые изнашиваемые части, например ротор, изготавливаются из композитных износостойких материалов. Они имеют минимальный износ, длительный срок службы, и обеспечивают защиту материала от загрязнений.
  • Воздухоструйная мельница LHX имеет отличную размолоспособность. Тонкость помола колеблется от 2 мкм до 250 мкм. Для получения материала однородной крупности измельчения в совокупности с этим оборудованием используется классификатор.
  • Оборудование для измельчения предлагает высокую эффективность размола. При самой высокой линейной скорости внешнего конца ротора, которая достигает 125 м/с, материал размалываются мгновенно, без излишнего разрушения структуры частиц.
  • Внутреннее устройство измельчительной камеры разработано таким образом, что материал равномерно рассредоточивается в камере, что предотвращает скопление измельченных частиц на стенках. Мельница с воздушной сепарацией является лучшим выбором для измельчения липких и агрегированных материалов.
  • В процессе перемалывания, большой воздушный поток, создаваемый вращением ротора, помогает охлаждать материал. Таким образом, оборудование особенно подходит для измельчения термопластичных материалов, материалов с низкой температурой плавления и волокнистых материалов.
  • Интеллектуальная система управления с ПЛК обеспечивает простоту эксплуатации и обслуживания мельницы. Этот тип ударных мельниц характеризуется легкостью очищения и переключения режимов для измельчения различных материалов.
  • В циклонных мельницах используются технологии амортизации ударов и шумоподавления, которые снижают общее шумовое загрязнение. Оборудование также имеет вытяжную систему отрицательного давления, предотвращающую пылевое загрязнение среды.
Принцип работы

В циклонной мельнице LHX используется устройство переменной подачи для передачи материалов через верхнюю часть мельницы в камеру помола, оснащенную роторными лопастями. Под действием силы суперскоростного воздушного циклона, генерируемого вращением лопастей ротора, материалы поступают в зазор между ротором и статором. Затем частицы дробятся и измельчаются до тонкой консистенции под действием соударения, смещения и растирания. После этого, измельченный материал подается при использовании транспортера отрицательного давления в соединительный отсек, и разделяется классификатором частиц для равномерного измельчения.

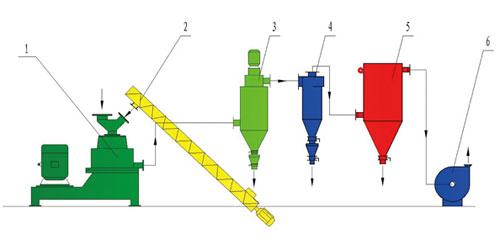

Технологический процесс
Технологический процесс

1. Циклонная мельница
2. Наклонная спираль
3. Классификатор

4. Циклонный коллектор
5.Рукавный фильтр
6. Вытяжной вентилятор

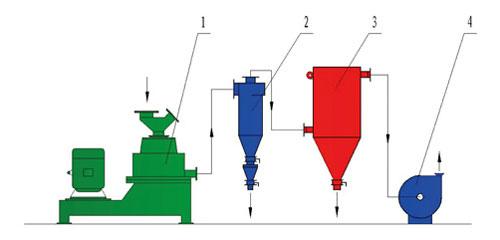

Технологический процесс

1. Циклонная мельница
2. Циклонный коллектор

3. Рукавный фильтр
4. Вытяжной вентилятор
